固体绝缘环网柜进入大规模应用
我国环网柜发展过程:
环网柜的绝缘介质经历了空气绝缘、空气和SF6气体混合绝缘、SF6气体全绝缘,最后到固体绝缘的过程。
空气绝缘环网柜。这种环网柜以空气为主绝缘,主开关采用产气式、压气式或真空负荷开关,负荷开关有侧装和正装,操作机构正面安装。空气绝缘环网柜体积较大,主开关如选用真空负荷开关,设计时负荷开关前须再加上一个隔离开关。
空气和SF6气体混合绝缘环网柜。该产品主开关一般选用SF6负荷开关,设计时将其置于全密封的环氧树脂或不锈钢壳体中,内充低压力的SF6气体作为绝缘介质和灭弧介质。
其他的一次高压带电部件如一次母排、一次连接电缆、电压/电流互感器和避雷器等安装在空气中。空气和SF6气体混合绝缘环网柜具有优异的电气性能,开关柜体积要比同类型的空气绝缘环网柜小很多,可实现三工位。开关柜功能齐全、组合方便且易于实现配网自动化。
SF6气体全绝缘环网柜。该产品将高压带电导体 (三工位开关和连接母线等)全部密封在充低压力SF6气体的不锈钢壳体中,以SF6气体作为绝缘与灭弧介质。不锈钢外壳强度好、防腐能力强、散热性能好并且可靠接地,能保证人身安全。为方便维护与更换,操作机构与高压限流熔断器安装在空气中。该环网柜还采用预制式硅橡胶绝缘的电缆终端实现电缆的插接,减小了体积,提高了安装的方便性和维护的安全性。

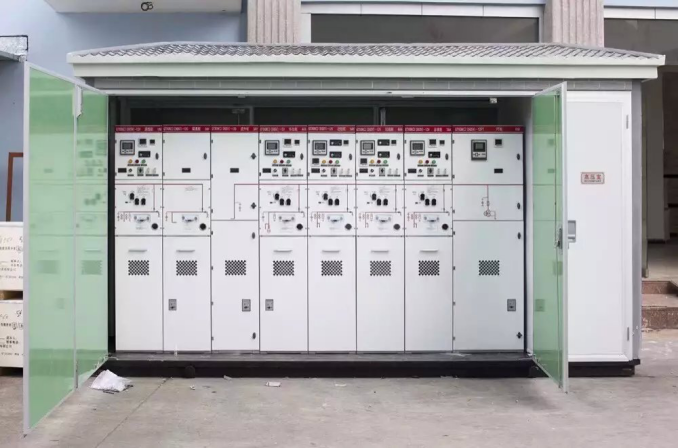

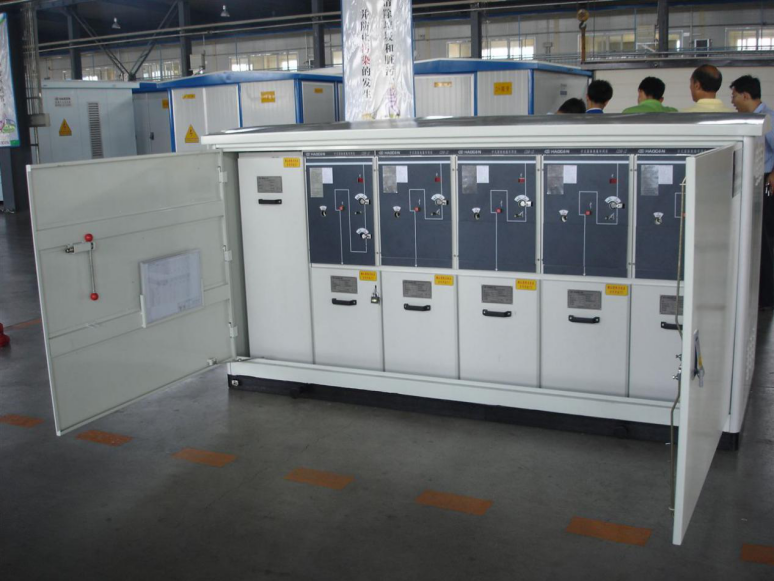

固体绝缘环网柜。大约在2007年前后,国内企业率先推出了固体绝缘环网柜。该环网柜取消了压力容器的应用,开关本体的内绝缘与灭弧采用真空介质,外绝缘采用绝缘筒固化开关部件,由封闭母线连接各个回路。绝缘筒采用固封极柱技术,将真空灭弧室、主导电回路和绝缘支撑等有机结合为一体,实现全绝缘、全密封和免维护结构。
绝缘筒采用环氧树脂材料制成,母线采用硅橡胶材料进行封装。这种结构由于隔绝了空气、水气、灰尘及冷热气源,有效地减缓了电源体的腐蚀。
固体绝缘环网柜优势:
环保:固体绝缘环网柜取消了六氟化硫气体及相应气箱部件,采用绝缘套筒固化开关部件,由封闭母线连接各个回路,整体实现全封闭全绝缘,为减少六氟化硫排放提供了技术手段。
安全:固体绝缘环网柜将真空灭弧室、主导电回路、绝缘支撑等有机结合为一整体,实现全绝缘、全密封、免维护结构。相间完全隔绝,具有防爆性能。
智能:可现场增设电压互感器、模块化操作机构,可在运行现场直接实现手动到电动升级改造,负荷开关瞬时分断,真正符合配网自动化要求。 灵活:固体绝缘环网柜在满足IP67防护等级要求的基础上实现单元拼装、单元更换、方案调换,极大地降低了运行成本,在智能化升级、内部监测、抗恶劣环境(严寒、高原、潮湿沿海、强风沙、地下等)方面有明显的技术优势。
